Aspect technique : pose du plancher

Publié le par Sandrine & Nico

Semaine 1 025

Positionner les rives en LVL (que l'on voit sur la photo ci contre, en haut du tas), dans notre cas, elles sont doublées sur les largeurs, ainsi que sous le mur de refend.

Cela fait 9cm sur 24cm comme poutre, accolée à un IM 240 (qui elles sont visibles en bas du tas).

Une fois les rives positionnées, positionner les poutres en I et les espacer soigneusement de 565 (dans notre cas) pour cela, quelques entretoises sont bien utiles.

Une fois le calepinage effectué, vérifier de nouveau la planéité, le niveau et fixer.





Le résultat donne ceci :

Semaine 1 075

Une bonne idée est de noter sur un plan les futurs percements et de prévoir de tomber entre deux poutres, c’est plus simple (cf photo ci-contre ou l'on voit dépasser les évacuations).

Mettre des entretoises sur la partie centrale (facile dans notre cas, c’est à l’aplomb du mur de fondation) ainsi qu’aux endroits ou des cloisons ne seront pas supportées par des poutres (celles qui sont parallèles aux poutres, bien entendu.



Détail important : bien sûr, réserver l'espace pour le LVL de rive lors de la decoupe des IM240.

Ne pas oublier non plus les endroits à particulièrement renforcer (dans notre cas, l’aplomb de la cheminée est renforcé par plusieurs entretoises).

Semaine 1 081

Note : les entretoises sont réalisées avec les chutes de poutres.

Pour le fond du plancher, nous avons réalisé un gabarit de coupe afin de gagner du temps, en effet, quelques plaques sont à découper et les 15 minutes passées à faire le gabarit sont amplement gagnées par la suite.

Semaine 1 117 Le gabarit de coupe en pleine action, aidé par Aldric, maitre ès decoupe !











Semaine 1 114

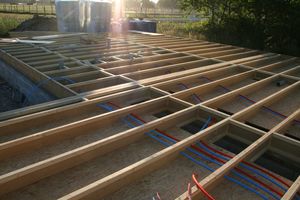

Semaine 1 150Ci contre, le fond presque terminé, comme la journée de travail :-) Ensuite, positionner les plaques de fond, les clouer tous les 30 cm par les clous de 50.











  Une fois le fond posé et cloué, il faut bien remplir le vide créé, la nature en effet, a horreur du vide n'est ce pas ?

 Dans notre cas, il s'agit de Naturoll 120 doublé, comme le montre la photo suivante.

Semaine 2 016

 Une fois l'isolant posé, il convient de 'fermer' avec un pare vapeur le recouvrement du PV est étanché avec un cordon de joint PU.

Semaine 2 021

Les percements font l'objet d'une attention particulière.

 Semaine 2 022

 Enfin, parce qu'il le faut bien, on terminera ce magnifique plancher par la pose d'un OSB de 18 et on aura l'inégalable satisfaction d'avoir une belle piste de danse pour quelques heures. Semaine 2 033

La joie et la danse passées, il conviendra de jointer les plaques, parce qu'on sait jamais, une coup de flotte est toujours possible...

Semaine 2 108

Ensuite, il ne reste qu'à profiter d'un coucher de soleil magnifique !!
